天線的分類
熱門標簽:定向天線,全向天線,
天線的分類 2020-03-20 15:11:46 天線的分類 0

按輻射方向劃分:定向天線,全向天線

按外形劃分:板狀天線,帽形天線,鞭狀天線,面狀天線

按極化方式劃分:垂直極化全向天線,垂直極化定向天線,雙極化天線

定向天線(Directional antenna)是指在某一個或某幾個特定方向上發射及接收電磁波特別強,而在其他的方向上發射及接收電磁波則為零或極小的一種天線。采用定向發射天線的目的是增加輻射功率的有效利用率,增加保密性;采用定向接收天線的主要目的是增強信號強度增加抗干擾能力。


全向天線,即在水平方向圖上表現為360°都均勻輻射,也就是平常所說的無方向性,在垂直方向圖上表現為有一定寬度的波束,一般情況下波瓣寬度越小,增益越大。全向天線在移動通信系統中一般應用于郊縣大區制的站型,覆蓋范圍大。

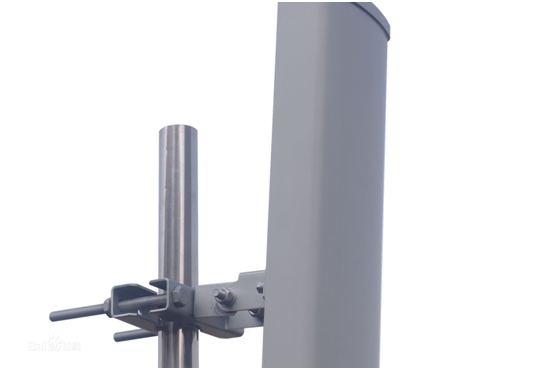

板狀天線屬于定向天線,板狀天線是移動通信系統天線的一種,主要用于室外信號覆蓋。無論是GSM 還是CDMA, 板狀天線是用得最為普遍的一類極為重要的基站天線。這種天線的優點是:增益高、扇形區方向圖好、后瓣小、垂直面方向圖俯角控制方便、密封性能 可靠以及使用壽命長。

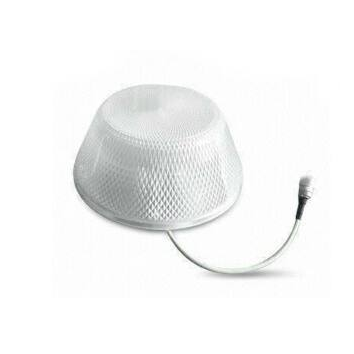

帽形天線屬于全向天線,帽形天線主要用于室內信號覆蓋確保室內,電梯等場景信號正常。


鞭狀天線也稱“鞭形天線”,一種簡單的垂直天線。因外形多為鞭狀,故稱。短波、超短波電臺進行移動通信最常用的天線。其長度一般為工作波長的四分之一左右。為了便于攜帶,其結構多為接桿式、拉桿式或蛇骨式等類型,可以拆卸、伸縮或彎曲折疊。主要優點是:結構簡單,使用方便,全方向性,機動性好,適于運動中的無線電臺使用。軍用步談機、電臺車、坦克電臺和艦艇電臺等都配有制式的鞭狀天線,我司工業路由器就選用該天線


面狀天線主要有喇叭天線,拋物面天線和卡塞格倫天線,面狀天線由兩部分形成一部分是初級饋源,另一部分是輻射口面。面狀天線廣泛用于雷達,微波中繼,導航,衛星通信,射電天文及氣象中。
