摘要

??我國歷史文化悠久，擁有相當豐富的歷史文化遺產，而古建筑作為文化遺產的重要組成部分，體現著中華民族的生命力和創造力，蘊含了豐富的物質價值和精神價值。根據國家文物局近些年公布的數據，每年都發生十多起文物建筑火災。每一次火災對文物古建筑的破壞都是無法彌補的，慘痛的損失表明文物建筑消防安全形勢依然嚴峻。目前大部分文物古建筑存在如下電氣火災安全隱患及風險：木質結構，耐火等級低；電線短路現象缺乏保護；臨時用電增加安全隱患；旅游景點，用電強度大；日常運維管理 難度大；被動保護，無主動監測。本文介紹的安全用電云平臺，通過物聯網技術對電氣引發火災的主要因素（導線溫度、電流、電壓和漏電流）進行不間斷的數據跟蹤與統計分析，實時發現電氣線路和用電設備存在的安全隱患（如：線纜溫度異常、短路、過載、過壓、欠壓及漏電等），便于用電安全管理人員及時掌握現場的用電異常報警，預防電氣火災，避免人員觸電傷亡。

??項目概述

??該景區是國家AAAAA級旅游景區，景區面積200平方千米。景區分前、后山。前山，約15平方千米，景色優美，文物古跡眾多。通過搭建安全用電云平臺，對各宮殿，景點各配電用電回路進行實時監測，可以提前排除用電安全隱患，提升景區用電安全，優化游客的體驗，同時進行能耗管理及實時數據監測，實現節能增效。

??系統結構

??現場采用安裝智慧用電在線監控裝置，對各用電回路進行實時監控，因景區處在山中，為避免信號不穩定，先通過Lora組成局域網，然后統一上傳到云平臺。實現了電氣參數24H不間斷監控、報警、記錄。異常情況可通過短信、APP推送、微信小程序推送、微信公眾號推送、語音外呼、語音播報等方式推送給相應人員。方便管理人員及時收到異常情況并能夠準確定位到具體線路。

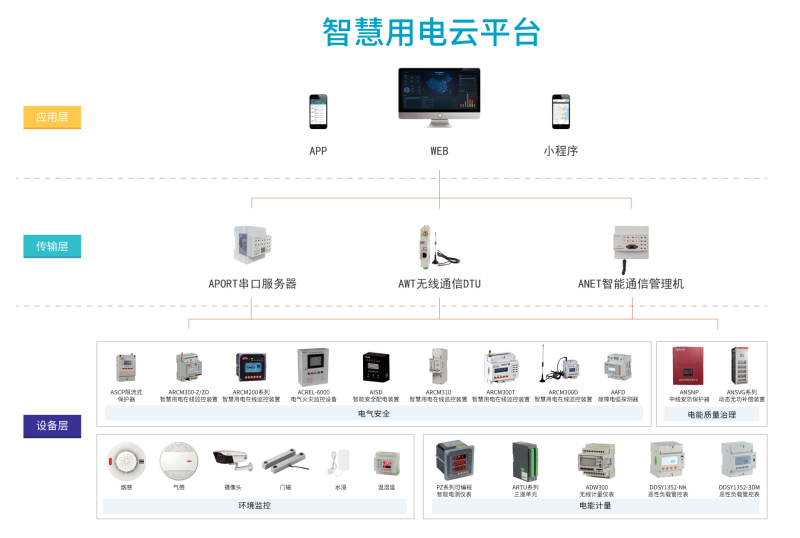

??采用分層分布式網絡結構，由現場感知層（采集終端）、網絡層（智能網關/串口服務器）和平臺層（智慧用電云平臺）三個部分組成。

??感知層：連接于網絡中的各類傳感器，包括限流器保護器、故障電弧探測器、智慧用電在線監控裝置、煙感、氣感等。

??網絡層：包含智能網關、串口服務器等，采集感知層的數據，進行規約轉換將數據上傳至平臺。

??平臺層：在PC端及移動端為用戶提供應用服務。

??系統功能

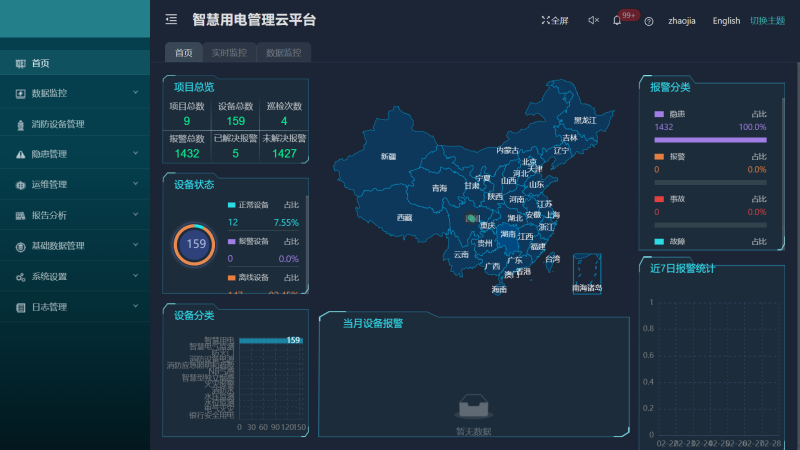

??首頁

??用戶登錄成功之后進入首頁，如圖所示。主要展示的內容有：項目概況、設備狀態、設備分類、設備報警信息、報警分類、報警統計、設備臺賬信息等。其中百度地圖可以選配成BIM建筑模型，任何傳感器報警時可以在BIM模型中預警顯示

??數據監控

??系統可查看設備的實時數據和歷史數據

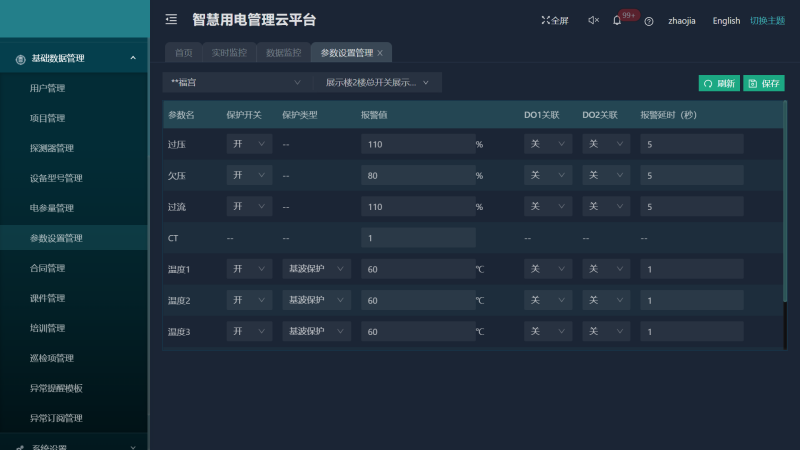

??遠程控制

??用戶可遠程設置設備參數。

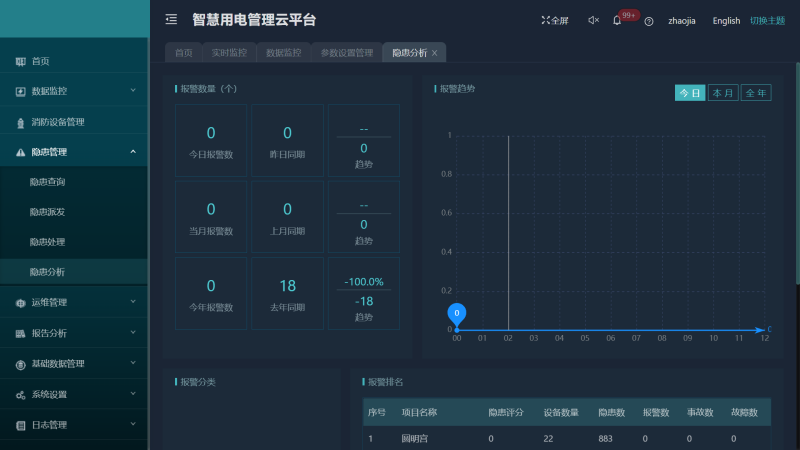

??隱患管理

??系統在產生報警或隱患后，系統可以針對工程人員派發工單，處理完以后工程人員能夠在系統中填寫相關工單任務記錄，以供歷史查詢。隱患統計支持對項目進行日、月、季、年的維度查詢，并能夠自定義時間查詢，將項目下隱患以曲線，圖表的形式展現

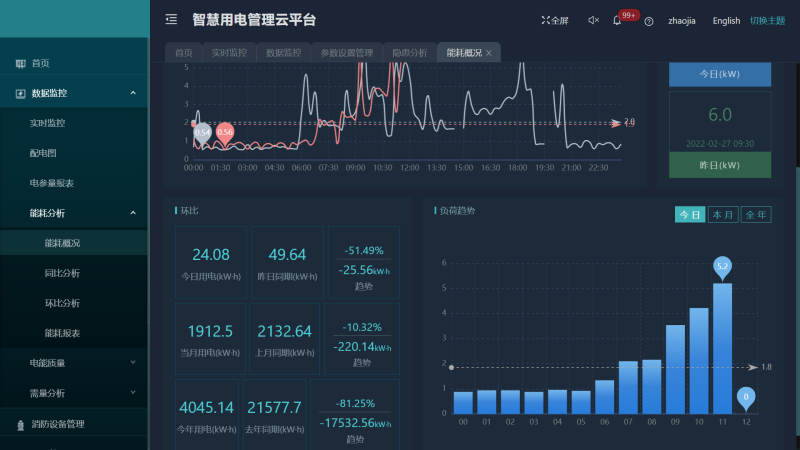

??能耗分析

??系統提供能耗分析功能，按回路可查詢?nèi)?、月、年的能耗?bào)表和曲線，并支持導出

??結語

??安科瑞安全用電云平臺的使用，可以幫助景區人員實時發現電氣線路和電氣設備存在的安全隱患，效防止電氣火災的發生。該平臺能解決用電單位電氣線纜老舊，景區無電工、肉眼無法直觀系統即時排查電氣隱患、隱蔽工程隱患檢查難等難題，將發現的安全隱患即時通過該服務系統向景區管理人員發送預警信息，指導開展治理。
