近年中國經濟的快速發展，城市化進程高速發展、環境污染日益嚴重，給老化城市自來水供應提出了嚴重的挑戰。供水管網系統是整個自來水公司水源合理調度使用的關鍵環節，過去一般采取人工抄表、電話報數、現場手動操作的原始調度方法。原始調度存在收集信息數量少、處理慢、傳遞遲、人工效益成本高、人工勞動強度相對比較大，整個的調度處于原始階段。遇上爆漏及其他事故，整個的調水系統反映遲鈍，導致因缺水損失擴大的現象。目前的供水管網測點系統進行信息化改造日益迫切。
供水管網測點遍布城市的各個角落，地理位置非常分散，管網測點數據的采集和控制非常不方便；另一方面對于數據的采集與控制功能要求穩定，安全性要求較高。管網測點SCADA自動化控制系統的建成將有效的解決問題。

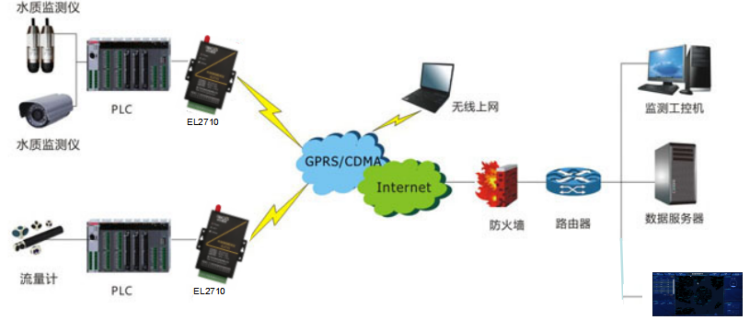

管網測點SCADA自動化控制系統，主要監測分散管網測點站點。該系統采用兩級控制，一級為SCADA系統中心控制室，二級為管網測點站點RTU。中心控制室負責監視、管理和控制等工作。站點RTU負責多個管網測點站點遠程的水壓、流量等數據采集，當出現水壓異常時控制水壓泵，自動調節壓力，SCADA控制中心和管網測點站點之間采用無線移動網絡（GPRS/CDMA/EDGE）平臺傳輸，把測壓點的數據通過顯示器在控制中心顯示，方便及時發現問題和及時解決問題。
系統功能
測壓點與控制中心采用移動網絡平臺通信，移動網絡平臺通信方便。
一路模擬量萬能采集通道，用于采集水壓信號、水位信號、流量信號或其他模擬量信號；
一路高位報警信號輸出和一路低位報警信號輸出，用于采集現場報警信號處理，如啟動或停止增壓泵；
遠程測點RTU功能
系統優勢
經濟效益
采用SCADA管網自動化控制系統；可以優化自來水的調配，也就是更加合理使用短缺的水利資源，保障有限資源的更加合理化利用，產生經濟效益；
自動化通信成本低于人工成本；
快速解決問題減少因缺水造成的經濟損失；
快速解決問題和有效的監控減少爆漏，減少水資源的浪費。
社會效益
自動化控制系統的建立，不用人工每天風吹雨淋巡查管網測點并采集數據，有效的減小人工勞動強度，提高社會信息化建設進程，提高居民用水的方便性。
配套產品
系統采用廈門銳谷DTU設備具有如下功能：
命令響應：接收來自調度中心的命令，根據設定作出響應（如測量、控制、調節等），并迅速回送有關信息；
上電、異常復位處理：當系統上電復位，或系統運行、通信發生異常備死記復位（看門狗復位）時，系統根據復位類型不同進行復位處理，保證系統正常工作；
脫機運行：根據設定，無需中控制，自行進行測量，并保存累積數據；
采集數據：采集站點壓力等數據，組態畫面顯示監控?cái)?shù)據；
報警指示：模擬量輸入超限報警指示功能。
遠程通訊：RS485接口具備多種可選通訊方式，可以遠程通訊；
數據保護：系統具有掉電保護功能，程序、參數、歷史數據保持時間達十年以上；
自檢功能：RTU具有自檢功能，可檢查RTU自身硬件故障；
一次表供電：提供24V電源，具有一次表供電功能。
